Behringer DS2800｜1入力8分配とA/B各4分配、個別LEVEL・固定LINKの違い

1入力8分配では、INPUT Aの音を8出力へ送る

1-in／8-outモードではINPUT Aを使い、その信号をOUTPUT 1〜8へ分配します。同じミックスを複数の録音機器や監聴先へ送りたい構成で、各出力のLEVELを別々に調整できます。このモードでINPUT Bを加えればAと自動的に混ざる、という使い方ではありません。

複数の音源を一つへまとめるミキサーとは、音の流れる向きと目的が違います。例えば声・BGMを先にミキサーでまとめ、そのライン出力をDS2800へ入れて複数の送り先へ分ける構成です。入力を増やす機器として選ぶのか、出力先を増やす機器として選ぶのかを先に決めます。

2入力モードでは、Aが1〜4、Bが5〜8へ分かれる

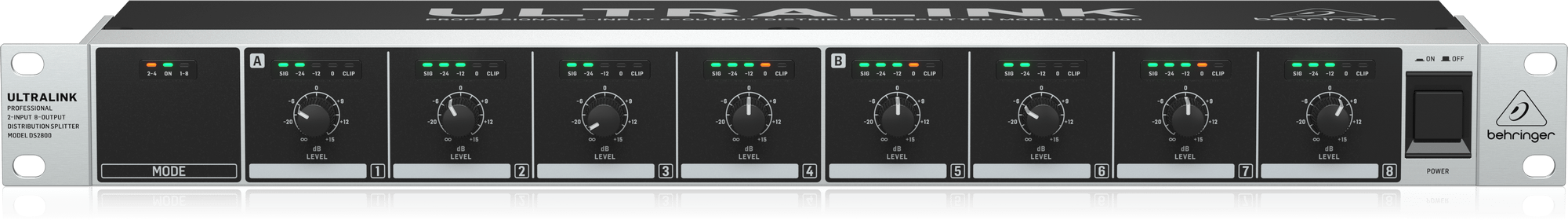

2-in／4-outモードではINPUT AがOUTPUT 1〜4へ、INPUT BがOUTPUT 5〜8へ送られます。出力端子の総数は8本のままで、2つの入力をそれぞれ4本ずつへ分ける意味です。各出力へA/Bを自由に個別選択するマトリクスや、AとBを混ぜる操作とは区別します。

ステレオ音源の左をA、右をBに入れる場合は、左右の出力をA側・B側から一本ずつ組にします。例えばOUTPUT 1と5を一つのL/Rとして扱う配線です。隣り合う1と2をそのまま左右と決めると、どちらもA側になります。接続先と出力番号、左右を対応表へ書いてから配線すると確認しやすくなります。

LINKは入力の固定レベルコピー、8出力のLEVELとは別

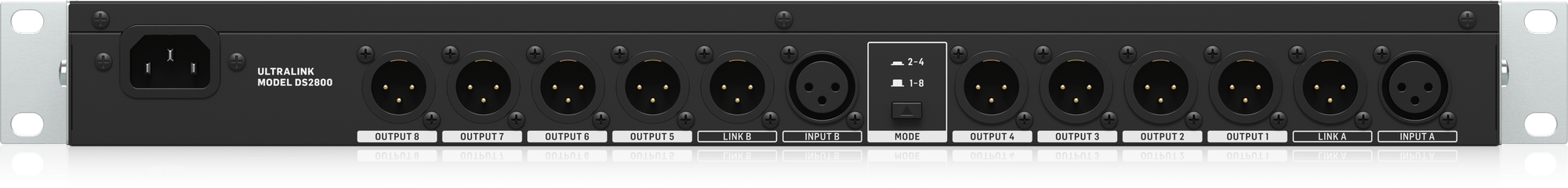

背面にはINPUT A/Bと、それぞれに対応するLINK A/Bがあります。メーカーはLINKを、入力と同じ信号を固定レベルで次の機器へ送るための出力と説明しています。前面で調整できるOUTPUT 1〜8と同じ働きだと思わず、送り先で必要なレベルに応じて使い分けます。

SOURCE側の出力からINPUTへ、DS2800のOUTPUTまたはLINKから次の機器の入力へつなぎます。XLRが多く並ぶため、端子のオス・メスや差さる向きだけで判断せず、INPUT・LINK・OUTPUTの文字と番号を照合します。

MODEの切替は背面にあり、前面の表示でモードの状態を確認できます。設置してから背面へ手が届かなくなる場合は、使用する分配方法を先に決めて配線します。モードを変える前は出力先の音量を下げ、切替後にどの入力が各出力へ届くかを一つずつ確認します。

LEVELと5段階LEDで、送り先ごとにレベルを整える

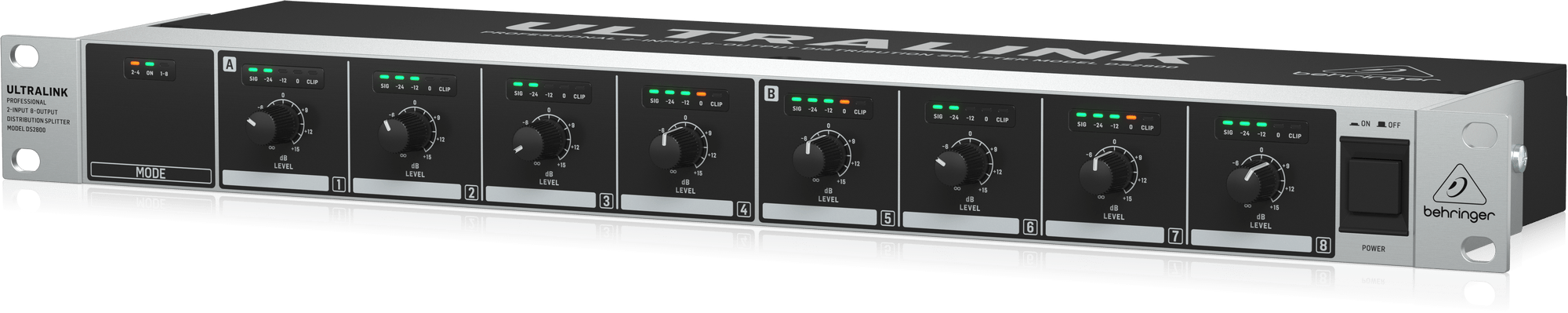

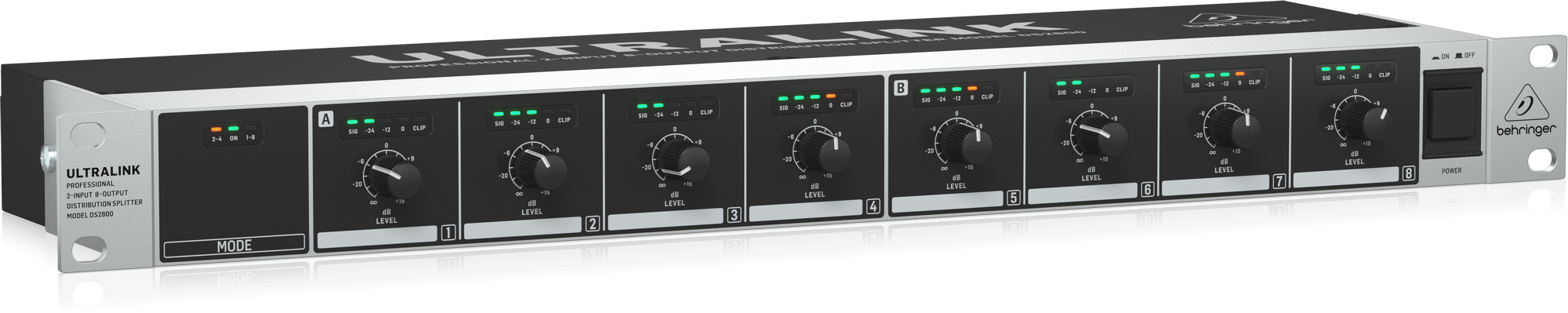

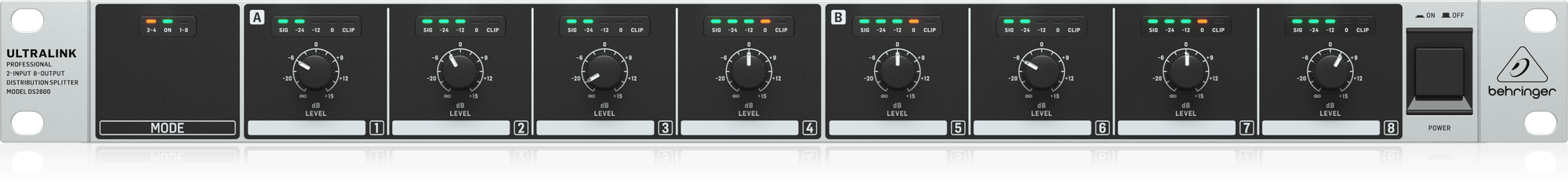

各出力のLEVELは−∞から+15dBの範囲で調整できます。LEDはSIG、−24、−12、0、CLIPの5段階で、出力ごとに信号の状態を見られます。メーカーはCLIPが点灯し続ける場合、そのLEVELを左へ回して下げるよう案内しています。

DS2800側でレベルが収まっていても、次の録音機器やアンプの入力条件に合うとは限りません。送り先のメーターも確認し、入力側の設定と合わせて調整します。共通の元音源がすでに歪んでいる場合は、一つの出力LEVELだけで直そうとせず、ミキサーなど上流側も確認します。

左右を分配する場合は、組にした出力のレベルもそろえる

8出力はそれぞれ独立した調整です。A/Bをステレオの左右として使う場合、左右に選んだ二つのLEVELを別々に扱うので、片側だけを変えるとその送り先の左右バランスも変わります。番号と左右を決めたうえで、送り先で実際の聞こえ方を確認します。

複数のスピーカーや録音機器へ同じ信号を送っても、機器ごとの感度や入力設定によって必要な量は異なります。ノブをすべて同じ位置にすることだけを目標にせず、各接続先で過大入力にならないレベルへ整えます。
