CT100は、XLR・TRS・RCA・MIDIなどのケーブル配線をLEDで確認する、単3電池2本式のケーブルテスターです。配信で音が途切れるときに、ケーブルの両端をつないだ配線確認と接触不良の記録を使い分けられます。テスト音の送出は別モードで、USBオーディオインターフェースや音量計の代わりにする機器ではありません。

商品写真

まず両端を外し、OUTからINへ1本の配線を確かめる

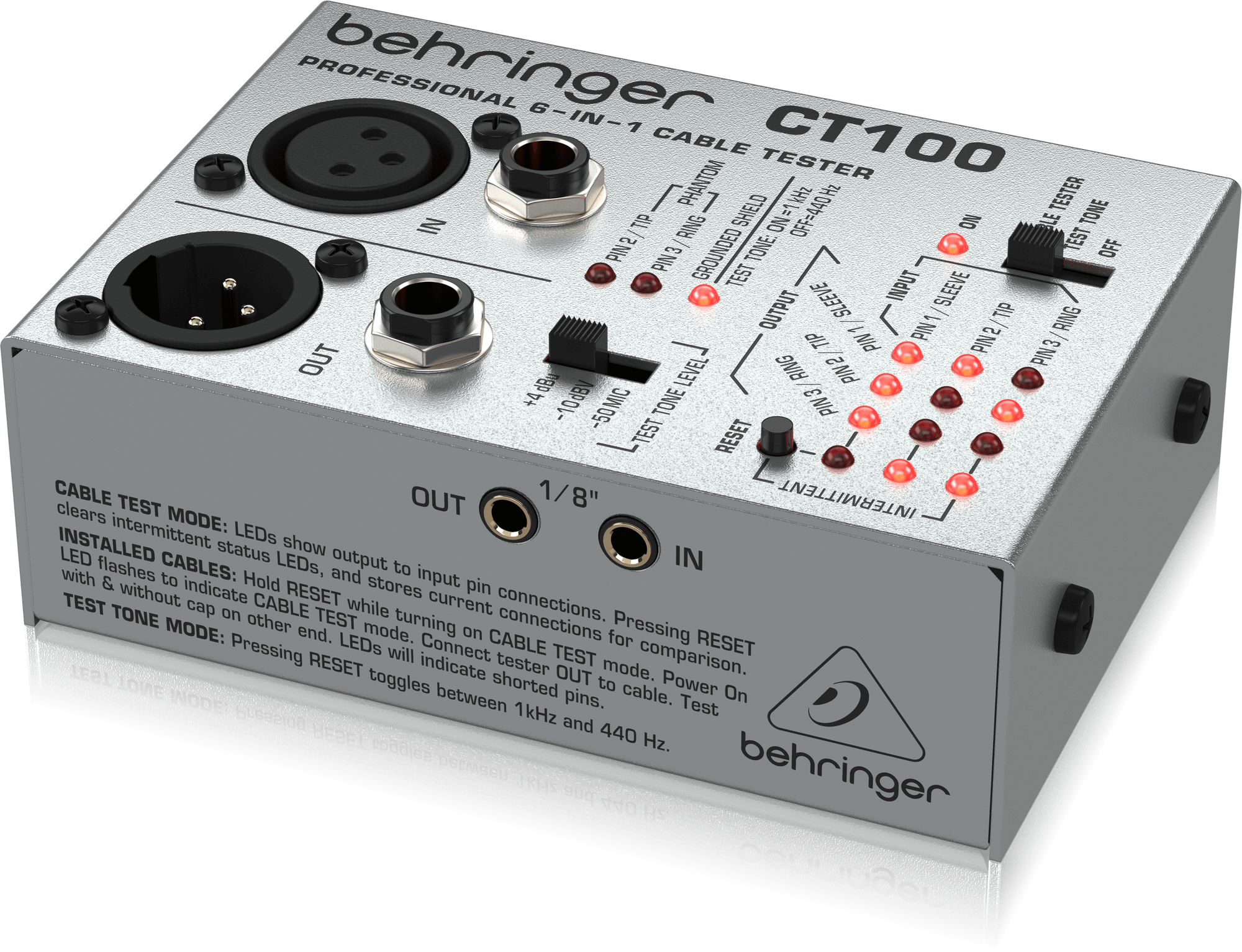

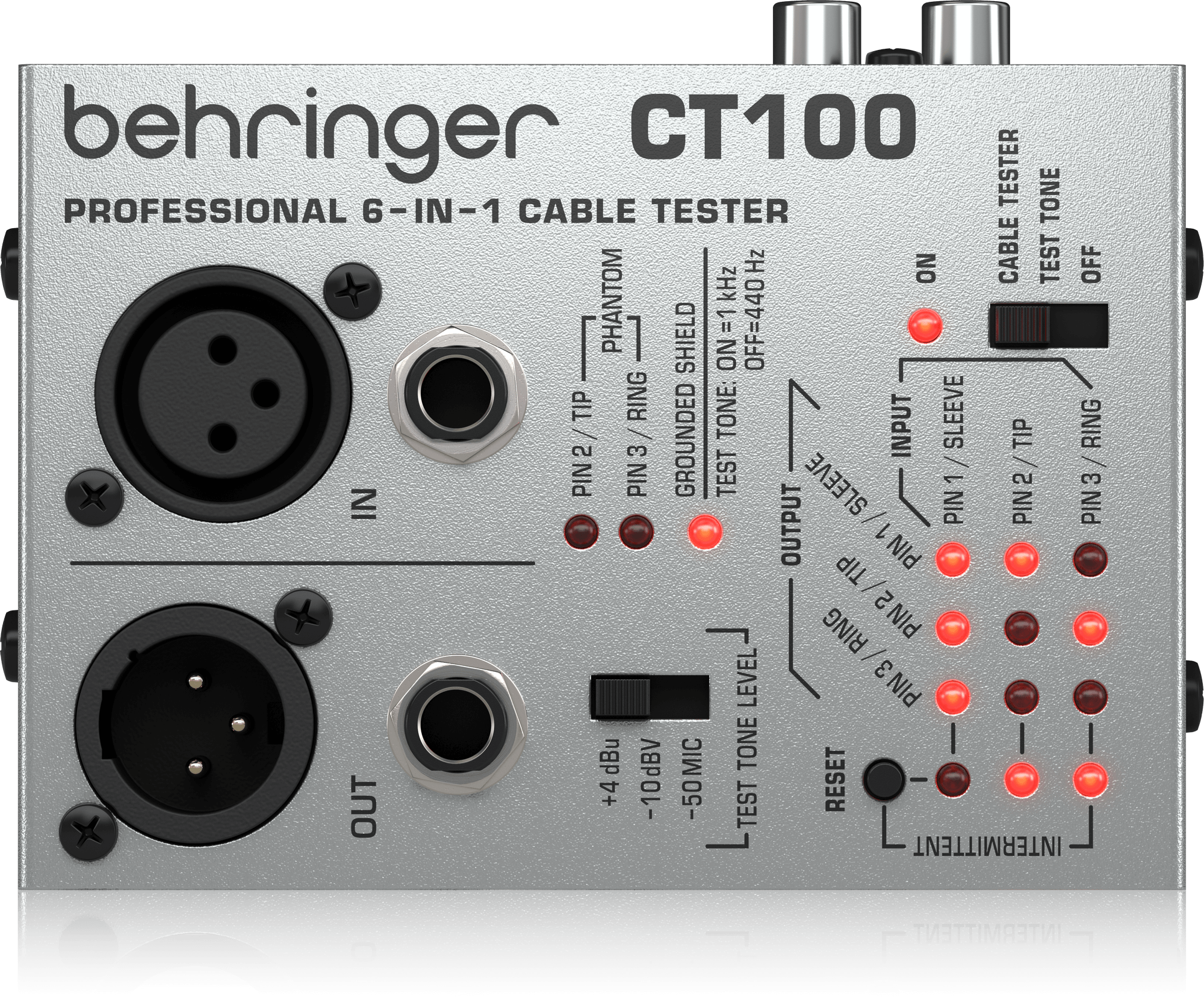

通常のケーブル点検では、対象をマイクや入力機器から外し、片端をCT100のOUT、もう片端を対応するINへ接続します。スイッチはCABLE TESTERへ。LEDは出力側と入力側のどのピンがつながっているかを示すので、ケーブルが本来持つ結線と照合します。

端子に挿さることと、用途に合う配線であることは別です。たとえば見た目が同じフォーン端子でも、ステレオ信号とバランスのモノラル信号では使い方が違います。変換ケーブルは単純に同じ番号のLEDだけを合格条件にせず、使うケーブルの仕様を先に確認します。

RESETで基準を取り、動かしたときの接触不良を記録

CABLE TESTERでRESETを押すと、現在の結線を基準としてINTERMITTENT表示を消去します。その後にケーブルやコネクター付近を動かし、接続が変わると該当ピンのINTERMITTENT LEDに記録が残ります。再びRESETするまで表示が残るため、一瞬の変化を見逃しにくい仕組みです。

配信の途中だけ音が途切れる症状では、静止したままの配線確認と、動かしたときの変化を分けて見ると切り分けに役立ちます。引き抜いたり強く曲げたりする必要はありません。異常が出たケーブルは交換候補として分け、正常と確認した予備と取り違えないようにします。

RCA・MIDI・TTも、表記されたIN／OUTと用途を照合

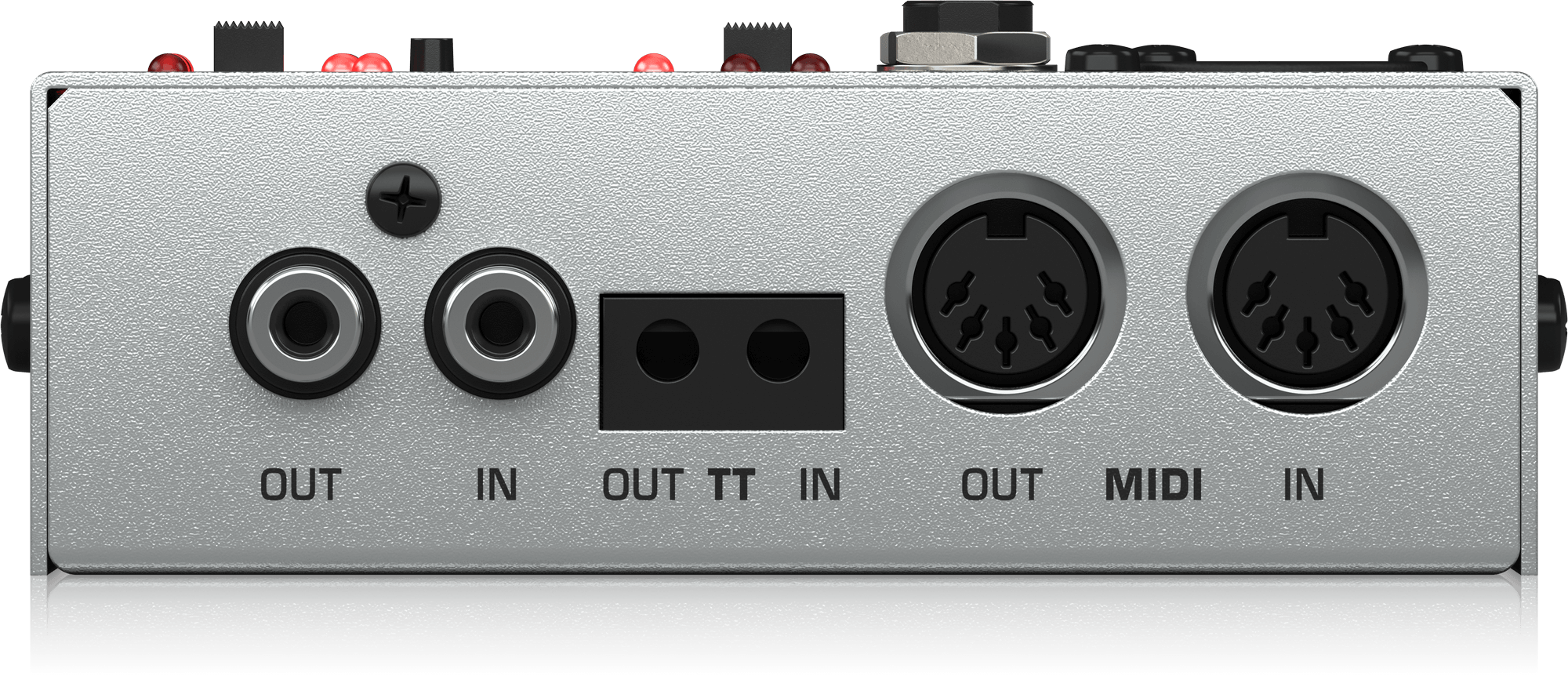

メーカーが案内する対応はXLR、6.3mm・3.5mm・TTのフォーン、RCA、MIDIです。背面写真ではRCA・TT・MIDIのOUTとINが見えます。写真の向きだけで左右を覚えず、本体の表示を追って接続するのが確実です。

MIDIケーブルの配線を点検する場合、説明書はTEST TONEモードを使わないよう指定しています。ケーブルの種類を変えたらモードも確認してください。USBやLANの検査を目的とする場合は、CT100の対応端子一覧とは分けて機器を選びます。

TEST TONEは音の経路を追う機能。精密な基準電圧にはしない

TEST TONEでは1kHzまたは440Hzの信号をOUTへ送り、RESETで周波数を切り替えます。レベルは+4dBu、−10dBV、−50dBVの選択です。接続先に合う条件を選び、受け側の音量やゲインを下げた状態から、信号がどこまで届くかを確認します。

説明書は電池電圧が出力レベルに影響し、電圧の基準器として使うものではないとしています。音が通るかの確認と、機材の性能・ノイズ・音質の測定を混同しないようにします。CT100で配線が通った結果だけで、配信ソフトの設定まで正常とは判断できません。

点検した1本を実際の収録経路へ戻し、短く録音して確認

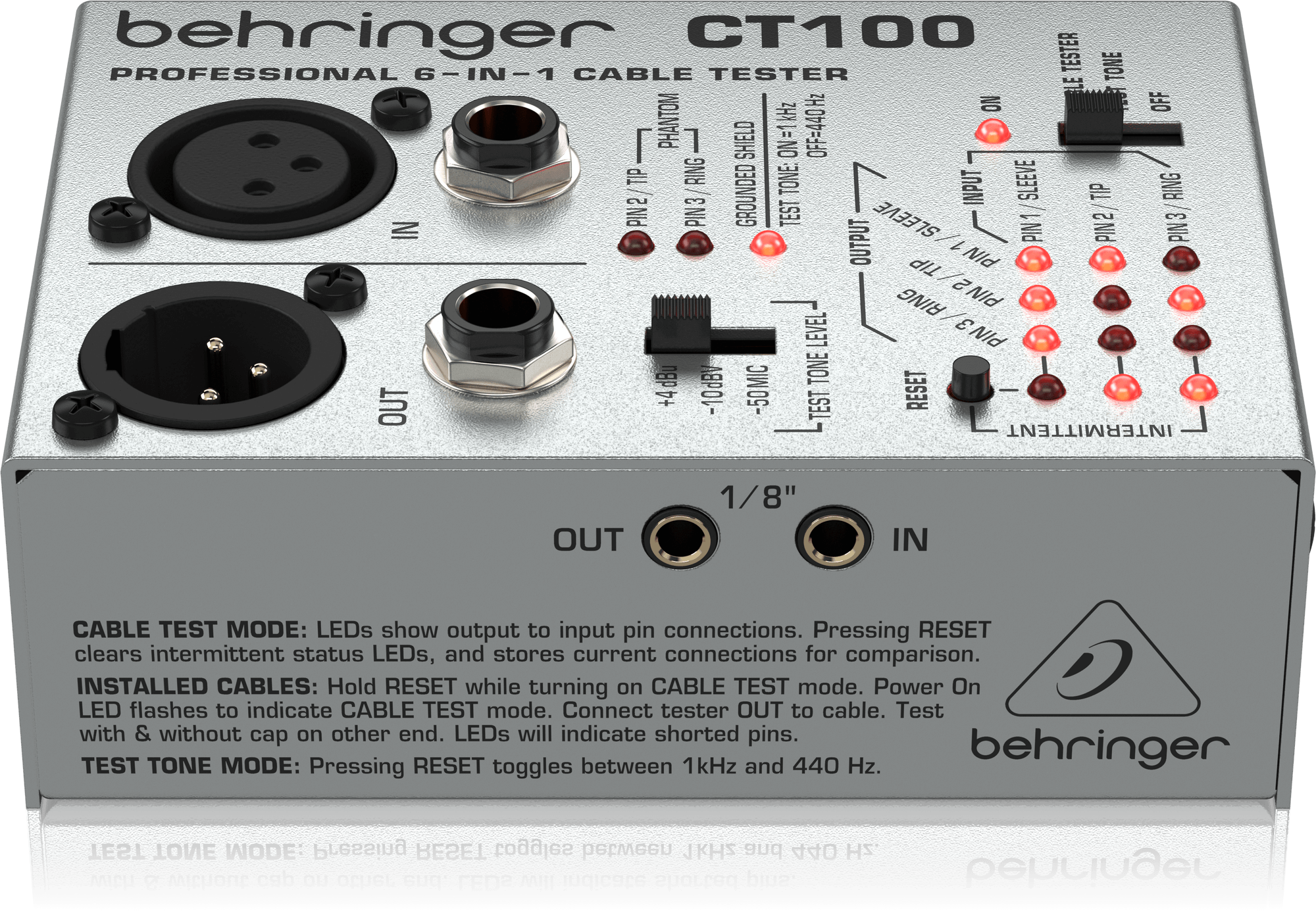

単3電池2本で動作し、メーカーは電池別売・ベルトクリップ付きと案内しています。作業場所へ持ち込める一方、電池を用意せずに本体だけ買って点検を始めることはできません。側面の説明と上面のモード表示を合わせて確認します。

点検後は正常なケーブルを1本ずつ収録経路へ戻し、短い録音で入力・左右・音量を確認すると、複数箇所を一度に変えるより原因を追いやすくなります。ケーブルが正常なら、入力選択、ミュート、マイクへの給電、ソフトの入力先など、次に確かめる箇所を分けられます。

メモ

LEDがついたら、ケーブルもマイクの48Vも全部正常と考えていい？

しおり

まず今のモードと、何を示すLEDかを分けよう。配線の対応、動かしたときの変化、外部電圧の存在は別の確認だよ。CT100がマイクへ48Vを供給したり、電圧を精密測定したりするわけではないよ。
