Behringer DI400P｜楽器をアンプへ分岐しながらXLRで録る、パッシブDIの接続

購入先で商品を探す

DI400Pは、楽器などのアンバランス信号をバランスのマイクレベルXLR出力へ変換するパッシブDIボックスです。並列の標準フォーン端子を使い、アンプへ音を送りながらミキサーへも接続できます。2つのフォーン端子をステレオ入力と数えず、XLRの送り先とGND LIFTの役割を分けて確認します。

商品写真

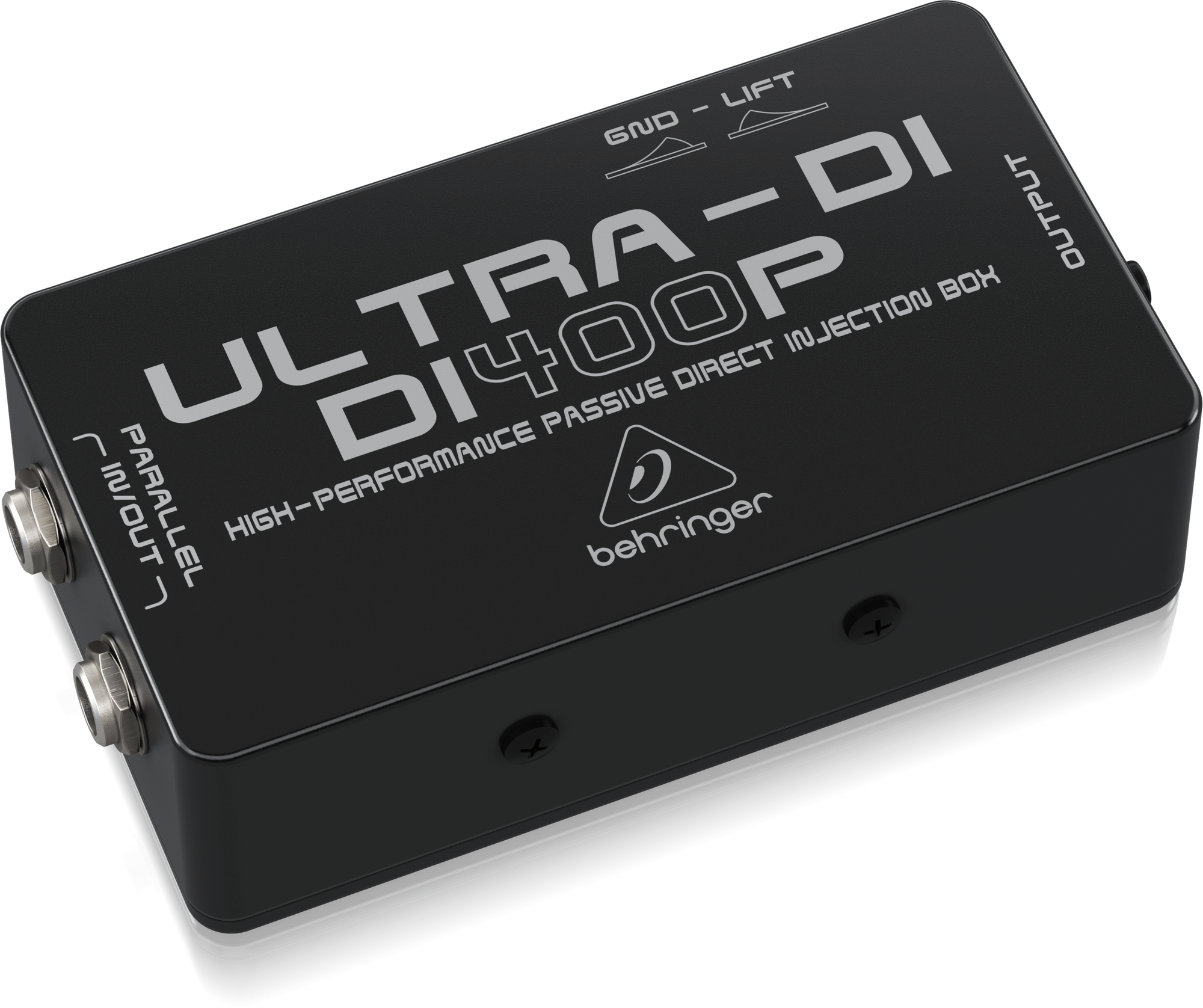

左側にはPARALLEL IN/OUTと書かれた標準フォーン端子が2つあります。メーカー説明書は¼インチTSのアンバランス接続とし、2つは内部で並列につながると説明しています。楽器を一方へ接続し、もう一方からアンプへ同じ信号を送る使い方です。

左右別の音を受けるステレオ2入力や、2つの楽器の音量を混ぜるミキサーとしては扱いません。ステレオのキーボードを左右別々に送る場合などは、必要な独立チャンネル数を先に確認します。

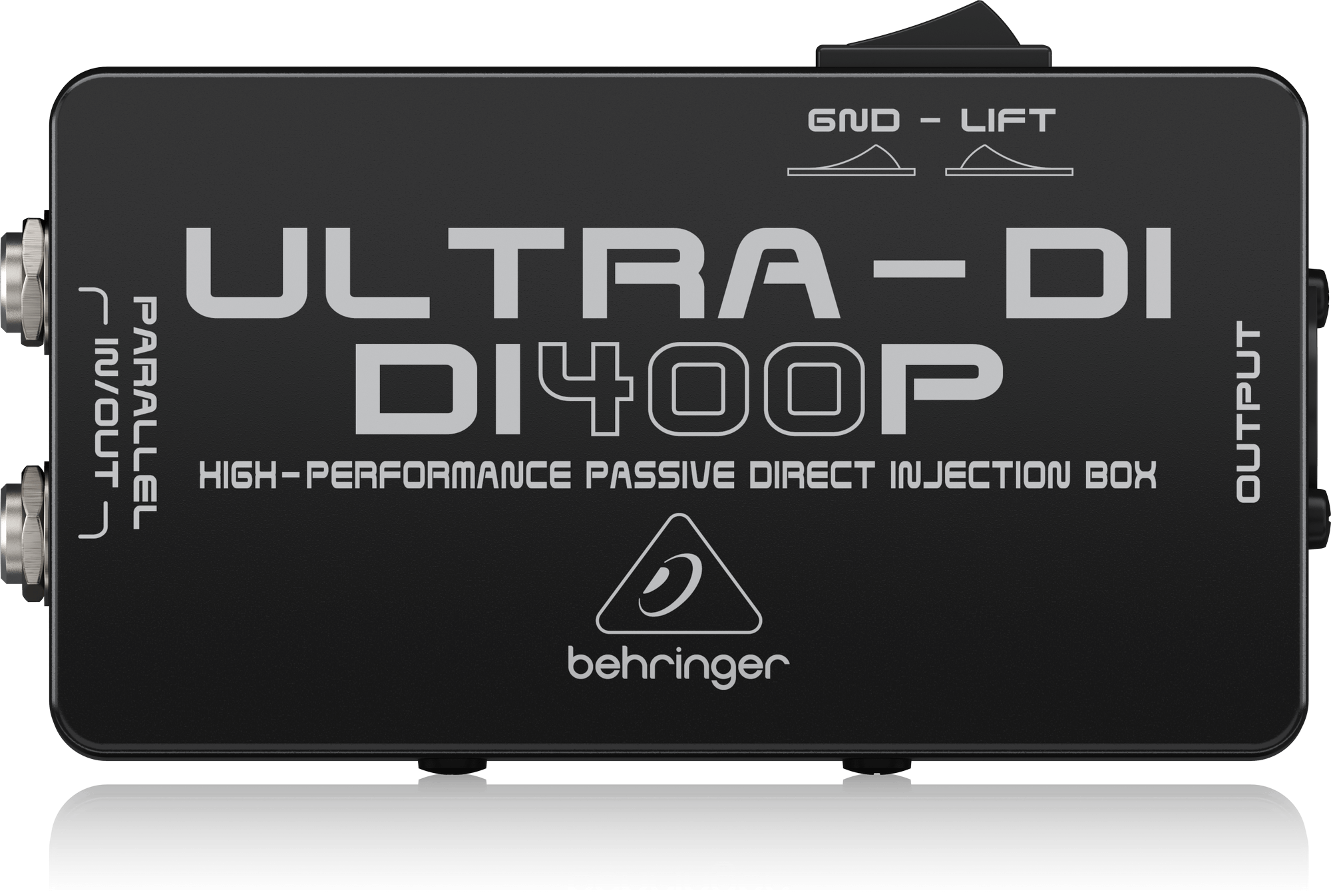

上面にはPASSIVE DIRECT INJECTION BOXの表記があります。DI400Pはトランスを使って信号のインピーダンスとレベルを合わせる機器で、USBでPCへ録音データを送るインターフェースではありません。

PCへ録るなら、XLR側をマイク入力のあるインターフェースやミキサーへ送り、そちらをソフトの入力として使います。標準フォーンをXLRという形へ変えるだけのアダプターとも役割が違うため、接続先の入力種別まで合わせて考えます。

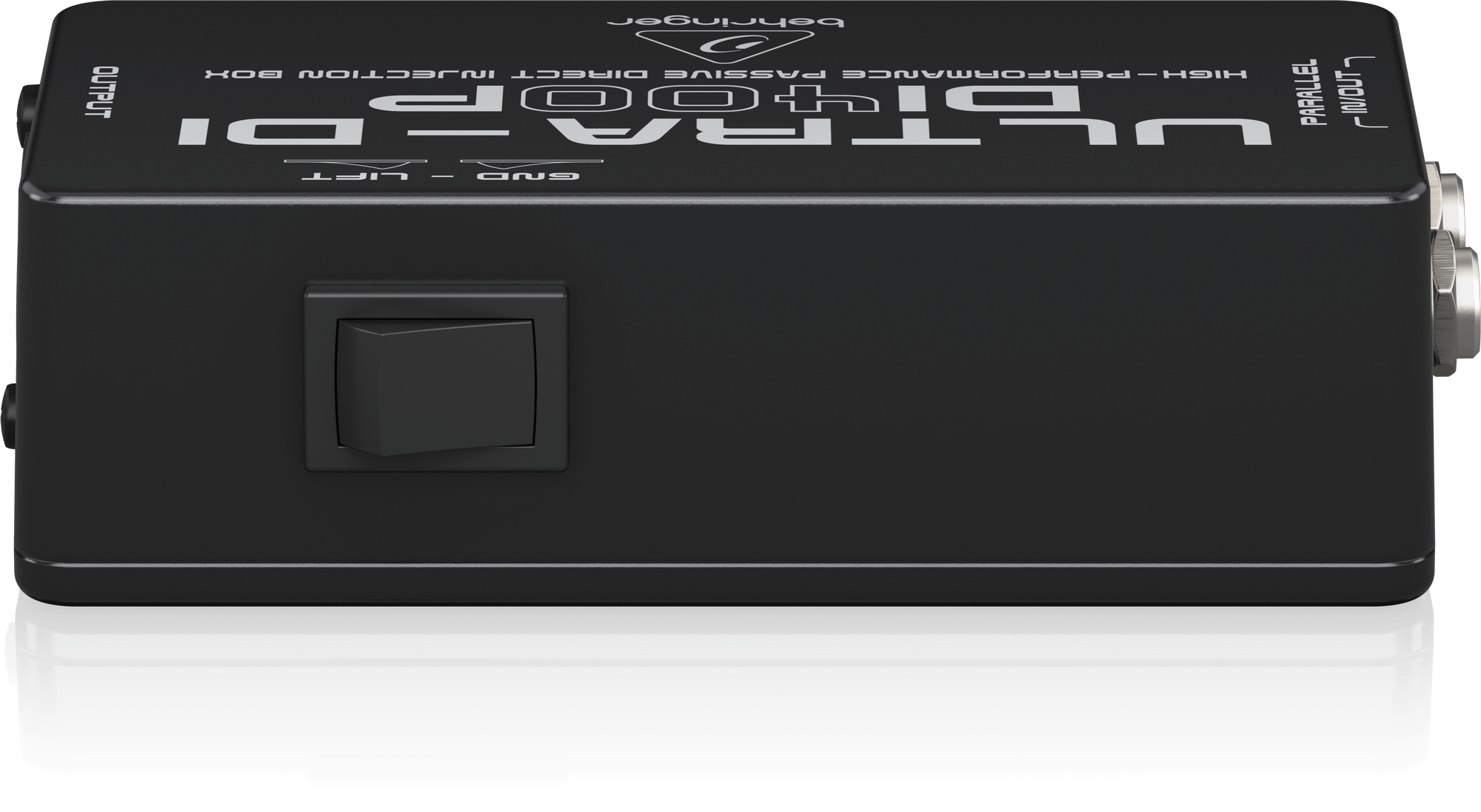

背面側のスイッチはGND LIFTです。メーカー説明書では、LIFT側で入力と出力のグラウンド接続を切り離し、接続機器の組合せによるハムやグラウンドループを軽減するための機能としています。

これはオーディオ信号側の切替で、マイクのGAINや音量を変える操作ではありません。どのノイズでも消せると考えず、接続を最小限にして原因を切り分け、音を小さくした状態で違いを確認します。機器の保護接地や電源配線を変更するための機能でもありません。

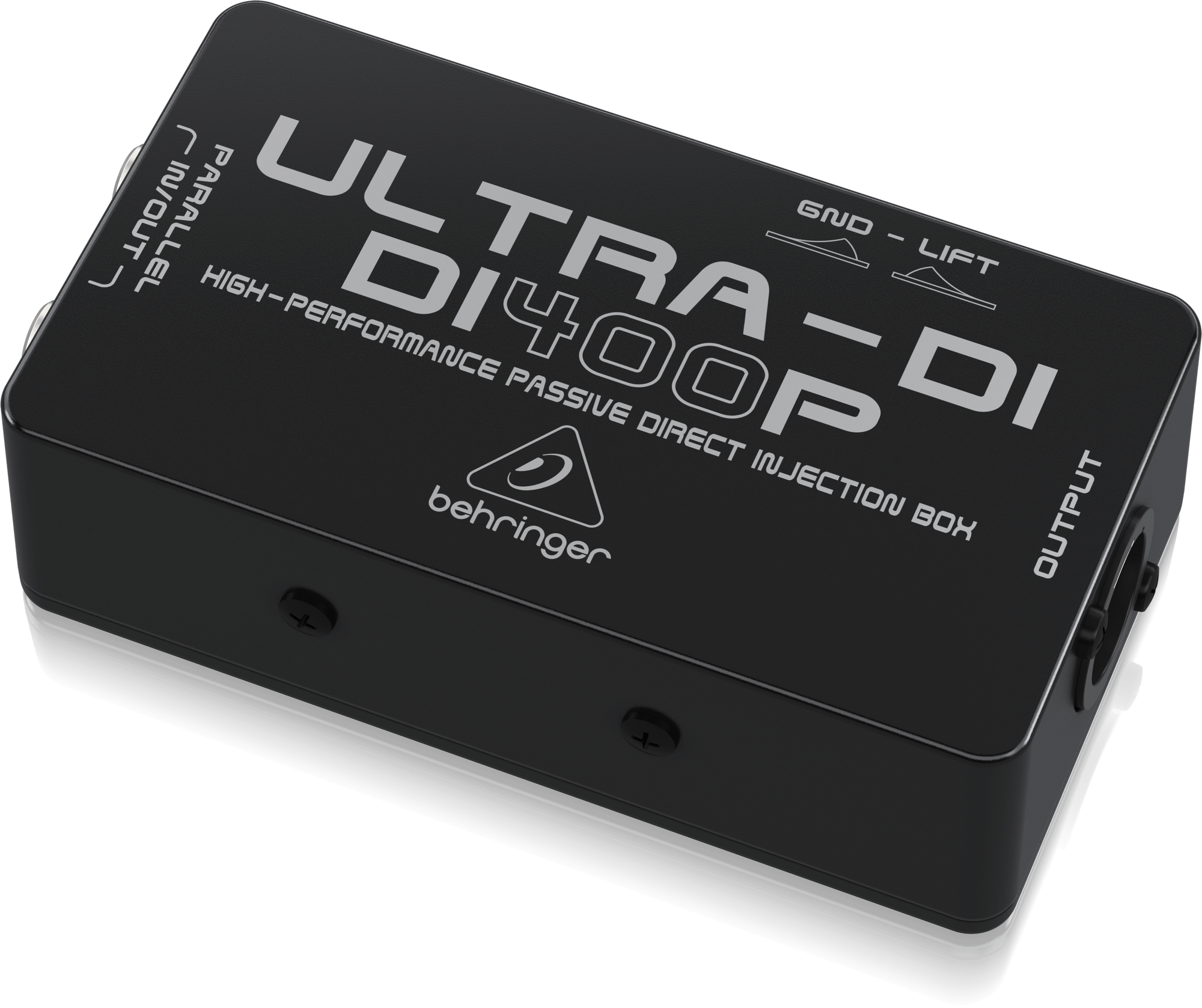

右側のOUTPUTはXLRです。メーカーはバランスのマイクレベル出力と説明しているため、楽器を入れる側のフォーン端子と、送り先のXLRマイク入力を区別します。ヘッドホンを鳴らす出力や、スピーカーを直接駆動するアンプ出力ではありません。

入力からXLR出力への公称レベル変化は−20dBです。音が小さいからといってDIが音量を増幅する前提で選ばず、接続先のマイクプリアンプで適切なGAINを設定します。録音表示を見て短く録り、過大入力と聞き返す音量を別々に確認します。

例えばベースをDI400Pのフォーン端子へ入れ、並列端子からベースアンプへ、XLRからミキサーのマイク入力へ送ります。アンプで聞く音と、ミキサーへ渡す楽器信号の両方を用意できる構成です。アンプのスピーカーをマイクで録った音と同じになるという意味ではありません。

エフェクトをかけた信号をミキサー側にも渡したい場合、メーカーはエフェクト機器の後へDIを置く方法を案内しています。どの時点の音を録りたいのかを決めてから、各機器の入力・出力をたどると接続の意図が明確になります。

DI400PはOT-2トランスを使うパッシブDIです。本体写真にもUSB端子や電源アダプターの入力はなく、電池や給電を使うアクティブDIとは構成が異なります。DI100など近い名称の別製品の電源仕様を混ぜないようにします。

パッシブだからあらゆる音源で同じ結果になるとは限りません。接続する楽器・エフェクトの出力と、ミキサーやインターフェースの入力条件を合わせて確認します。この記事では特定の楽器での音質、ノイズ量や周波数特性を実測したとはしていません。

対象はULTRA-DI DI400P、公式ID0811-AABです。1台で独立した楽器信号1系統を扱う製品として、複数チャンネルのDIや別型番と区別します。楽器からのフォーンケーブル、アンプへの分岐用ケーブル、ミキサーへのバランスXLRマイクケーブルを接続構成に合わせて準備します。

現在価格・在庫と初回発売年月は確定していないため、一覧へ価格数字や新発売という表示は補っていません。中古品では端子やスイッチの状態、本体と付属物の範囲、保証を確認します。

メモ

フォーン端子が2つあるなら、キーボードの左右を1台に入れられる？GND LIFTで音も大きくなる？

しおり

2つは並列で、独立した左右入力ではないよ。楽器を入れて同じ信号をアンプへ分岐できる。XLRはマイク入力へ送り、GAINは接続先で調整しよう。GND LIFTは信号側のグラウンド切替だよ。
