Behringer MX400｜4つのライン音声を1つへ、モノラル入力とLEVELの調整

購入先で商品を探す

MX400は、4つのラインレベル音声を、それぞれのLEVELで調整して1つの出力へまとめる小型ミキサーです。入力・出力は標準TS端子のモノラル構成で、ステレオ4系統をそのまま扱う機器ではありません。配信や録音の前段で音をまとめるときの接続先、音量調整、12V電源を写真で確認します。

商品写真

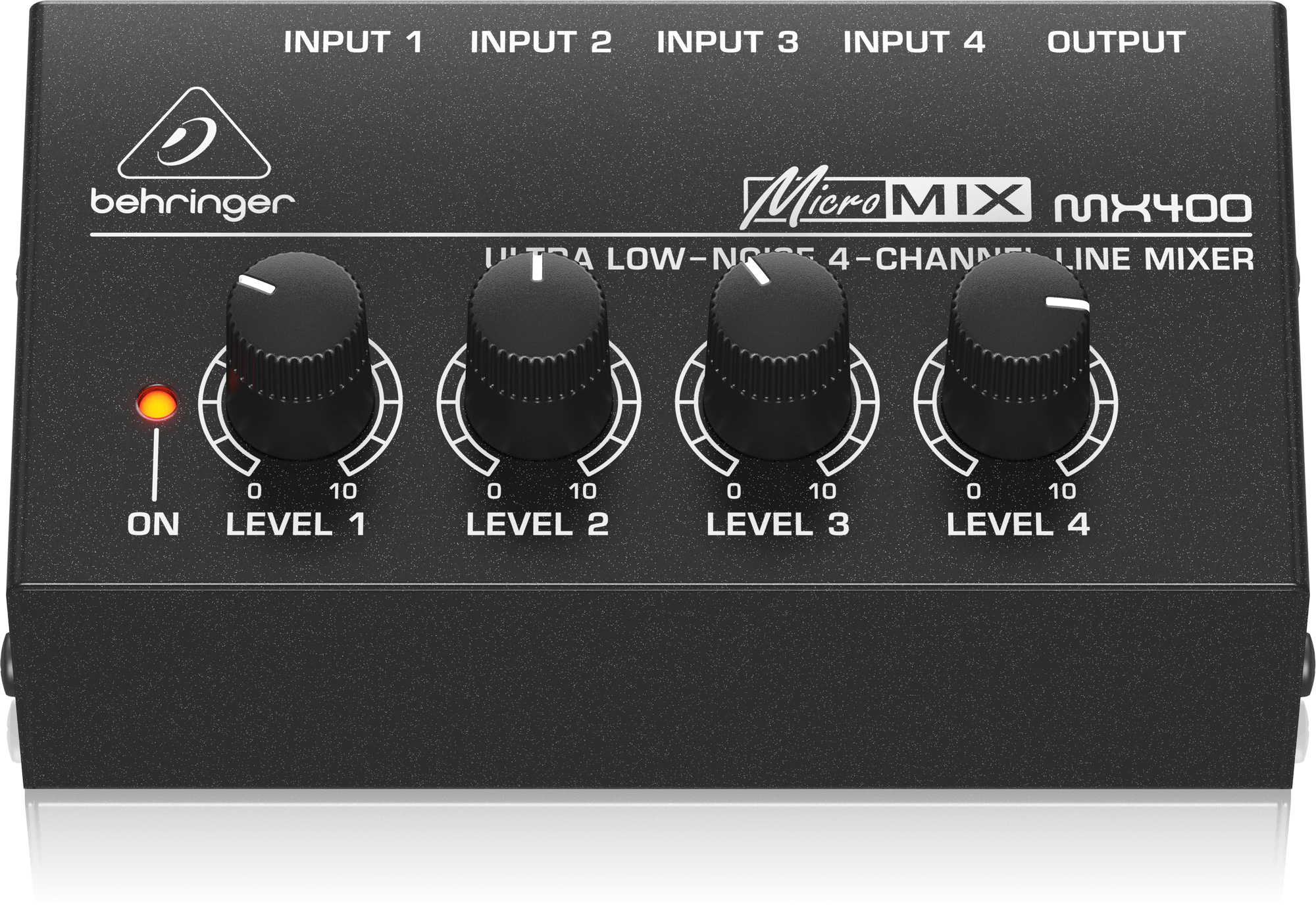

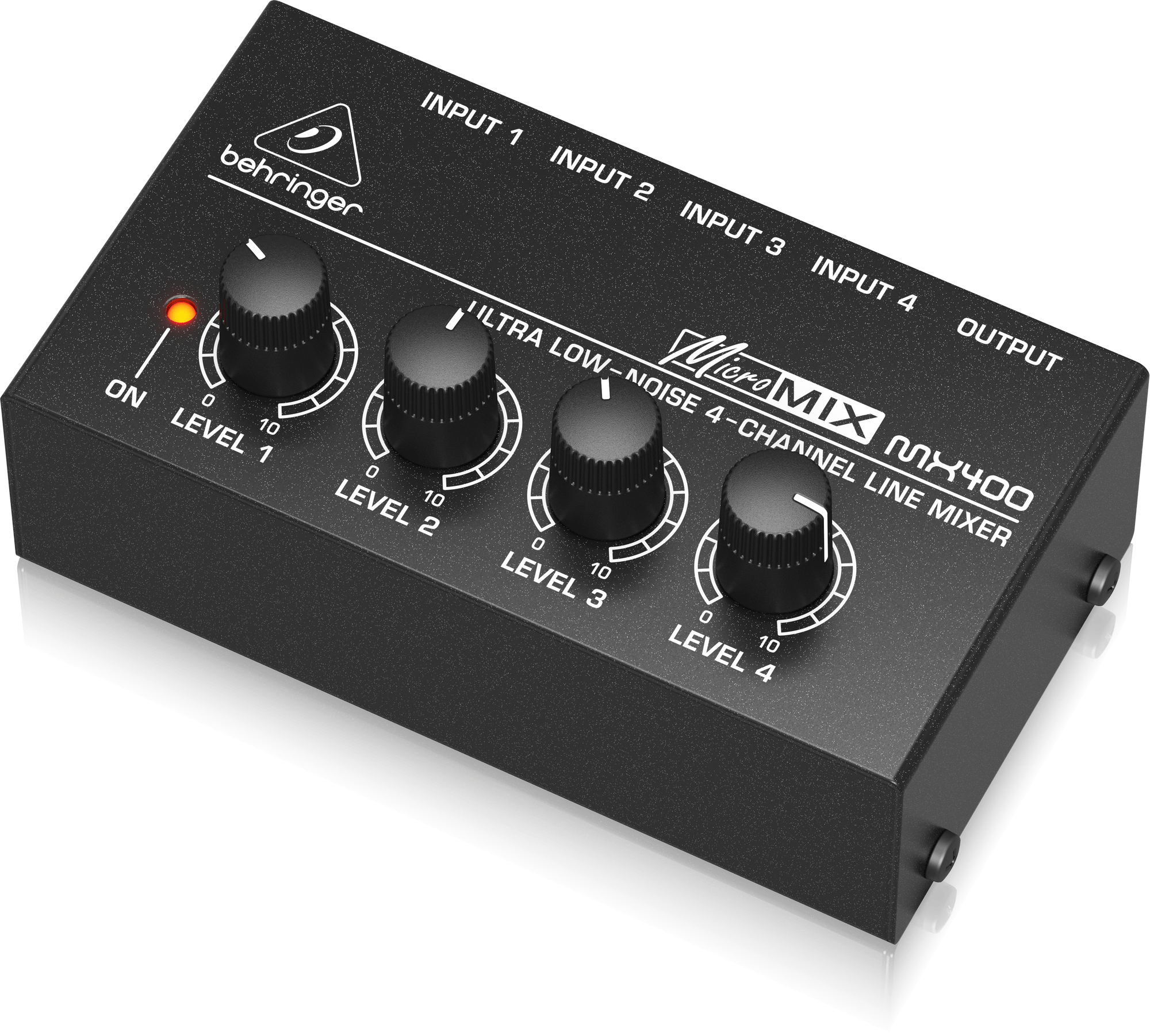

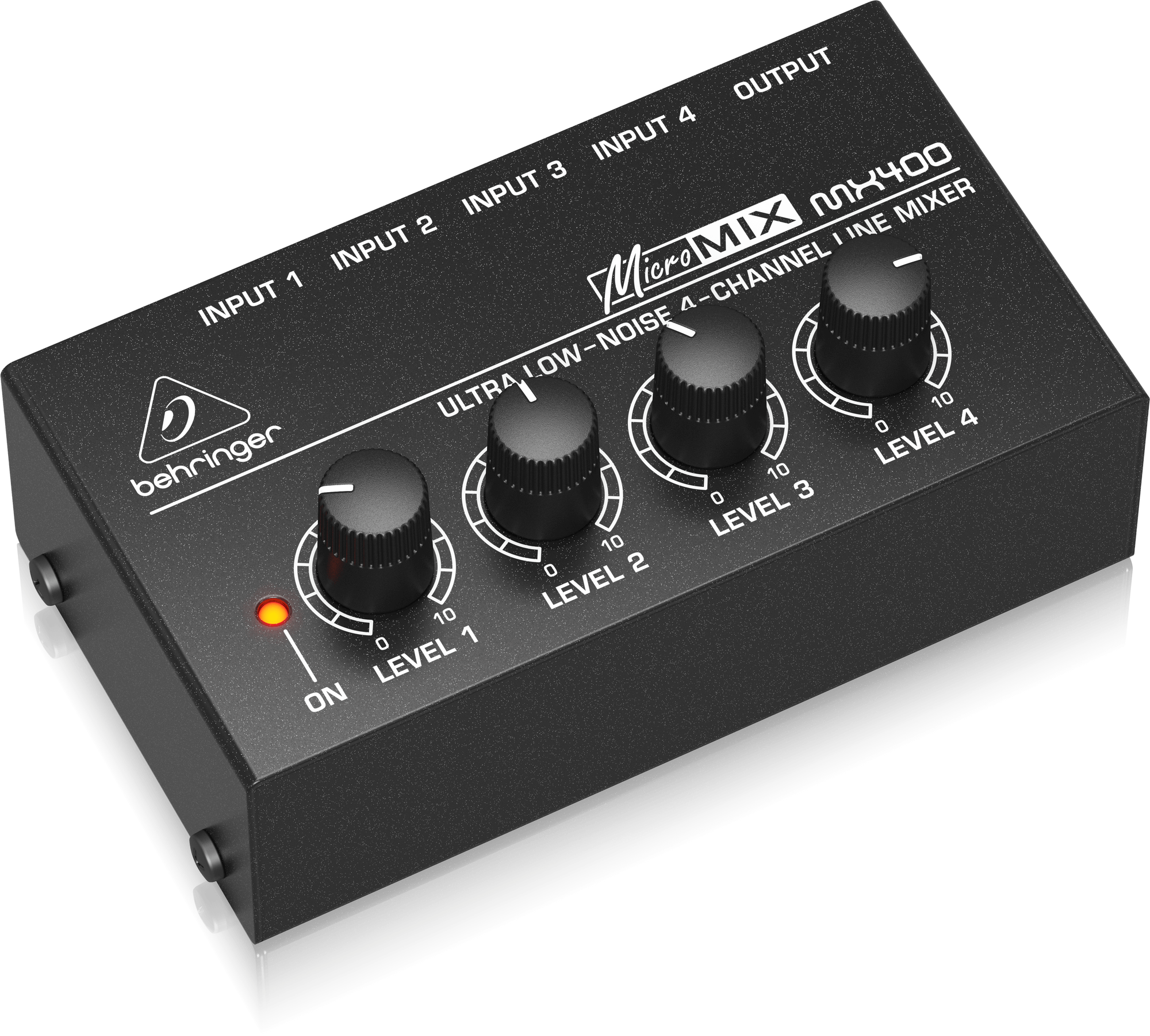

正面から見た天面にはLEVEL 1〜4が並びます。例えばキーボードなど複数のライン音源を入力へつなぎ、それぞれの音量比を決めて、残り1つのライン入力へまとめて送る用途です。

聞こえにくい音源だけを上げるなど、必要なチャンネルを個別に調整できます。ただし各つまみを最大にそろえることが目標ではありません。元の音源が大きすぎると入力側で歪む場合があるため、音源の出力とMX400のLEVELの両方を確認します。

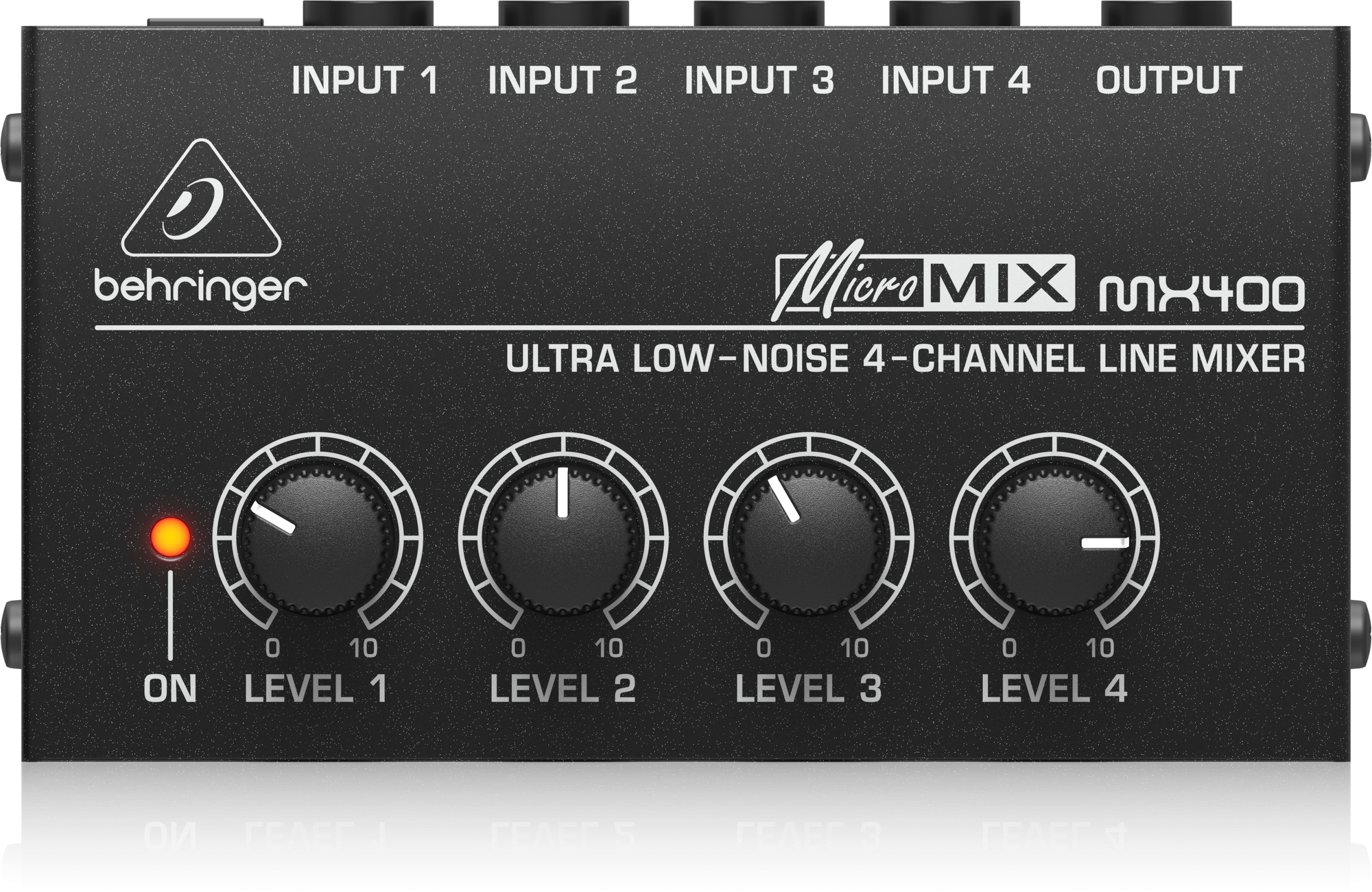

上面写真では、INPUTの番号とLEVELの番号を追いやすくなっています。1つずつ音を出して接続を確認し、後から別の音源を足すと、どのつまみを動かすべきか整理できます。

MX400上で調整できるのは各入力のレベルです。写真の操作部にEQや左右のPANはなく、音色や左右配置までこの4つのノブで調整できるとは考えないようにします。必要な処理は、音源や後段のミキサー・ソフト側で用意します。

メーカーは各入力を¼インチTSのライン入力と案内しています。1つのINPUTへステレオプラグを挿せば左右が自動で正しく混ざる、という構成ではありません。音源側の端子と信号の種類を確認します。

キーボードにL/MONO出力がある場合などは、その機器の説明に従ってモノラル出力を使う方法を考えます。左右を別入力へ入れる構成でも、最終的なOUTPUTは1つのモノラルミックスです。ステレオの広がりを保ちたい用途では、必要な入出力構成を先に確認してください。

OUTPUTは、4入力を混ぜた信号を次の機器へ送る端子です。メーカーはキーボードをまとめ、メインミキサーのLINE INへ接続する例を案内しています。マイクレベルやヘッドホン駆動用出力と混同しないようにします。

外見の近いHA400は、1つの音を複数のヘッドホンへ配る製品ですが、MX400は複数の入力を1つへ混ぜる製品です。同じように4つのノブがあっても、端子の役割と信号が進む向きが異なります。

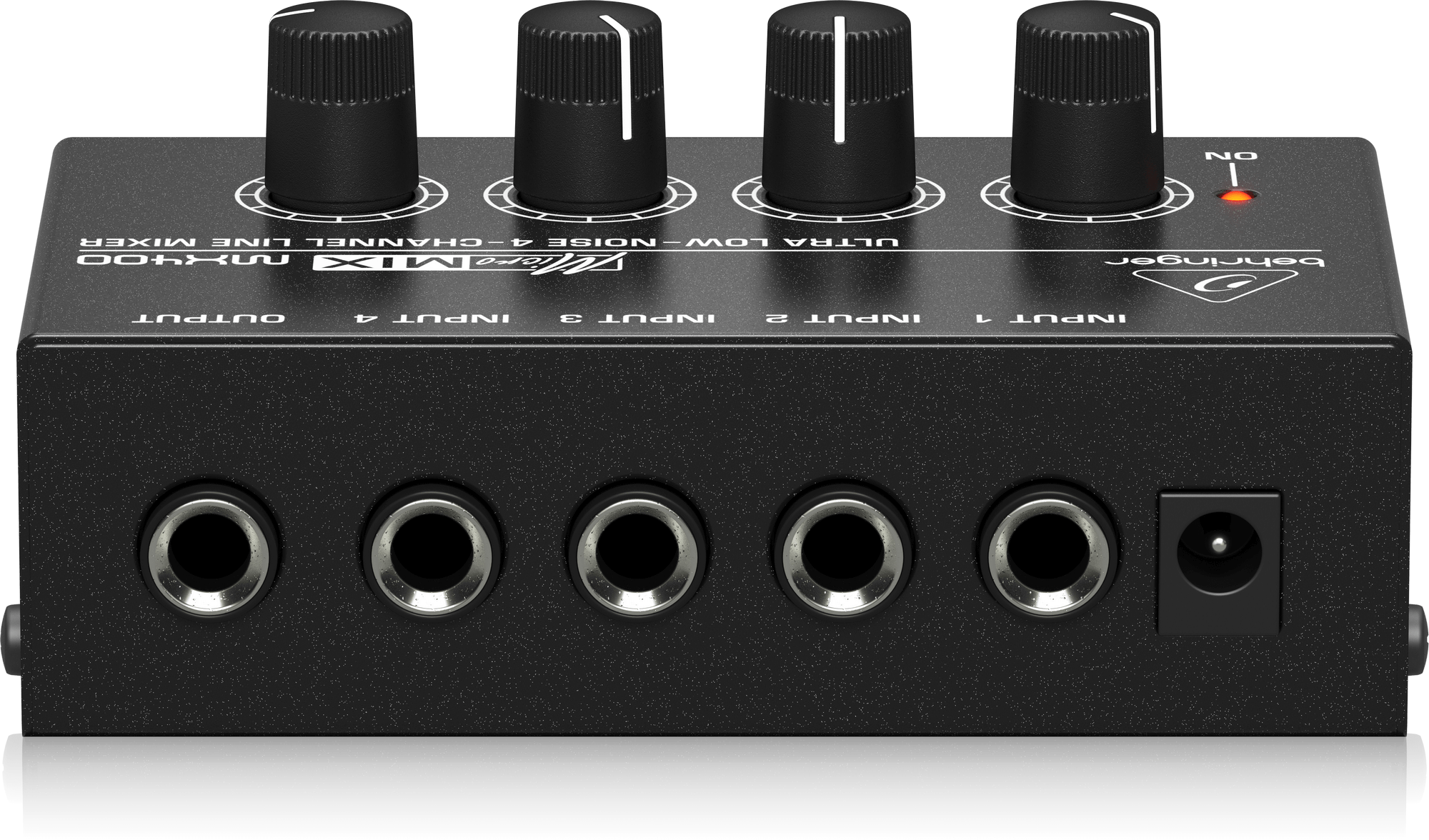

端子面には入力4つ、出力1つ、外部電源端子が並びます。上面のINPUT 1〜4・OUTPUT表示をたどり、音源のOUTから対応するINPUTへ、MX400のOUTPUTから後段のLINE INへつなぎます。

電源は外部12Vで、電源を接続するとON表示が点灯する構成です。USB端子から給電・録音する機器ではなく、マイク用48Vを電源の代わりに使う製品でもありません。購入時は本体に対応する電源と販売時の付属範囲を確認します。

接続先の音量と各LEVELを下げ、まず1つの音源を入れて少しずつ上げます。必要な音量を確認してから、次の音源を追加し、全体のバランスを決めます。音源そのものの出力が高すぎる場合は、送り出す側も見直します。

後段の音量だけを小さくしても、前段で生じた歪みは元に戻りません。MX400へ入る信号、MX400から出るミックス、後段の入力表示を順に確認します。この記事ではノイズ量や最大レベルを独自に実測したとはしていません。

MX400のOUTPUTは、入力を混ぜた結果です。この出力をPCへ録音した後で、もとの4つの楽器へ自動的に分離して音量を直せるわけではありません。録音後に個別編集が必要なら、音源を別々に録る入力構成を用意します。

PCへ取り込むには、対応するライン入力とPC接続機能を持つオーディオインターフェースなどが別に必要です。MX400だけでUSB録音チャンネルが増えたり、配信ソフトの入力デバイスとして認識されたりはしません。XLRマイク用プリアンプの代わりとしても選ばないようにします。

対象はMICROMIX MX400、公式ID0601-ABNです。HA400、MX882など別用途・別チャンネル数の機種と区別し、モノラルのライン音源を何系統まとめるか、後段のLINE INが使えるかを確認します。

入力用のケーブル、OUTPUTから後段へのケーブル、対応する外部電源の範囲を購入先で確認します。現在価格・在庫と初回発売年月は確定していないため、価格数字や新発売という表示は補っていません。中古品では端子・ノブと付属電源の状態、保証も確認します。

メモ

4つ入力があるなら、ステレオ音源4台をそのままPCへ別々に録れる？ヘッドホンも4人で聞ける？

しおり

MX400は4つのモノラル・ライン入力を1つへ混ぜる機器だよ。USB録音やヘッドホン分配とは役割が違うので、後段のLINE INと、最終的に残したい音の形を先に決めよう。
