Behringer RX1602 V2｜16ライン入力を8組で整理、MON/FX送りと左右メイン出力の使い分け

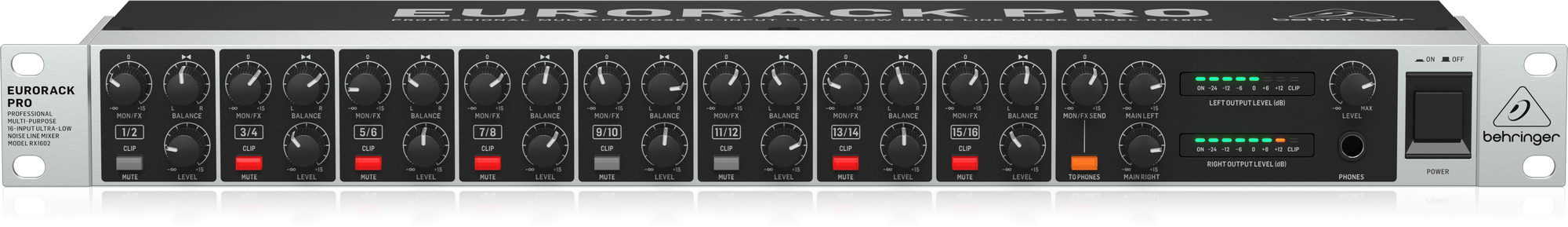

16個の差込口を、8組のステレオ操作で扱う

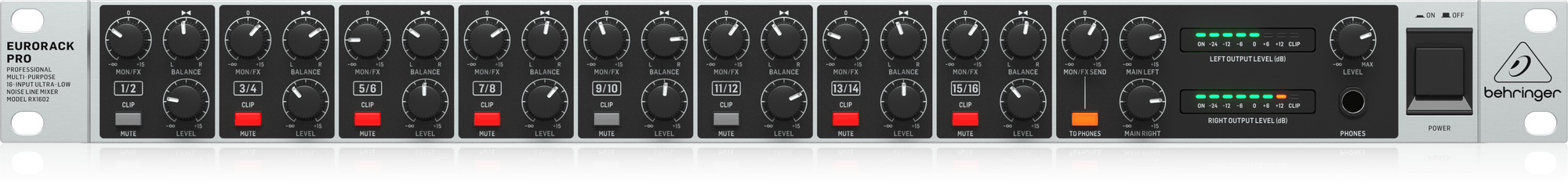

前面には1/2、3/4、5/6、7/8、9/10、11/12、13/14、15/16という8組が並びます。背面のL/R一組ずつにステレオ音源をつなぎ、各組のLEVELとBALANCEでミックスへ加える量や左右を整える構成です。16個の入力端子を、16本すべてに独立したフロント操作がある意味とは区別します。

扱うのはラインレベルの音源です。複数のシンセサイザー、再生機器、インターフェースなどの出力を一つのステレオミックスへまとめる用途を考えられます。マイクの微小な信号を増幅するXLRプリアンプやファンタム電源のあるミキサーとしては選びません。

LEVELとBALANCE、赤く点灯するMUTEを分けて見る

各組のLEVELは−∞から+15dBの範囲で調整できます。BALANCEは、モノラル信号の左右位置やステレオ信号の左右比率を扱う操作です。ステレオ音源の片側が小さいと感じたときは、BALANCEだけで補う前に音源側の出力とL/Rの配線も確認します。

MUTEはチャンネルを消音する操作で、ミュート中は赤く点灯します。CLIP表示とは役割が違うため、赤い表示を一律に過大入力だと判断しません。どの組を一時的に外したかを確認し、必要な音が消えている場合はMUTE、LEVEL、背面の接続先を順に見ます。

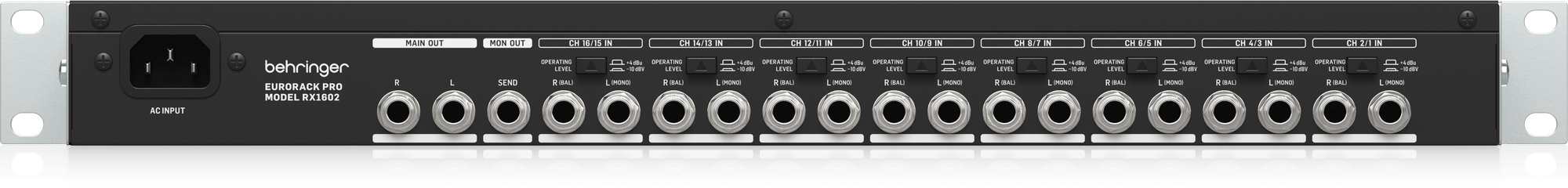

背面のOPERATING LEVELで、接続機器の出力に合わせる

各入力組には+4dBu／−10dBVを選ぶOPERATING LEVELスイッチがあります。メーカーは−10dBV側で入力感度が高くなると説明しています。業務用機器や家庭用の再生機器など、音源の出力条件に合わせて選び、単に音が大きくなる方を常に正解としません。

入力は6.3mm TRSの電子バランス接続で、仕様上の入力インピーダンスは10kΩです。バランス／アンバランスの音源に合わせてケーブルの結線を確認します。一本の標準TRSを「左右ステレオのケーブル」と決めつけず、背面の各L/R端子の役割を照合します。

背面にはL（MONO）の表示もあります。モノラル音源を使う場合も、差す端子と前面の番号を合わせて確認します。配線を増やす前に、1音源ずつLEVELを小さくした状態から音を確かめると、番号や左右の取り違えを見つけやすくなります。

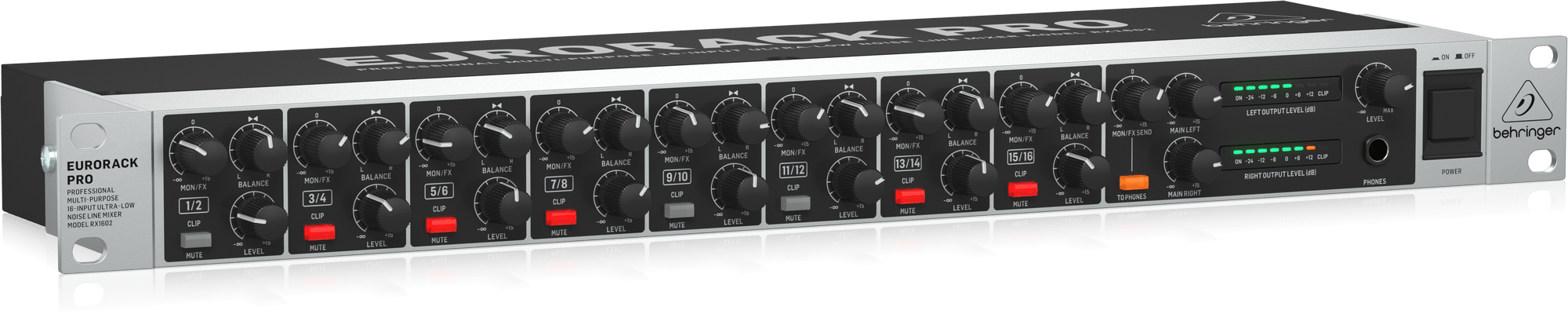

MON/FXは送り量、TO PHONESはそのバスを聞く操作

各組のMON/FXノブは、その音をMON OUT SENDへ送る量を調整します。さらに右側のMON/FX SENDが送り全体のレベルを決めます。各組の送りとマスター送りは別なので、一方だけ上げて音が出ないと判断せず、両方と接続先を確認します。

MON OUT SENDはモノラルの標準TRS出力です。MAIN OUTのL/R一組と同じステレオ出力ではなく、外部の監聴やエフェクトへ送る経路として整理します。MON/FXという名前だけで、内蔵リバーブの種類を選ぶノブだとは考えません。

TO PHONESを押すと、モニター／エフェクト用バスへ送った信号をヘッドホンで確認できます。メインミックスを聞いているのか送り側を聞いているのかを意識し、ヘッドホンで聞こえることだけを根拠にMAIN OUTへも同じ音が出ていると判断しないようにします。

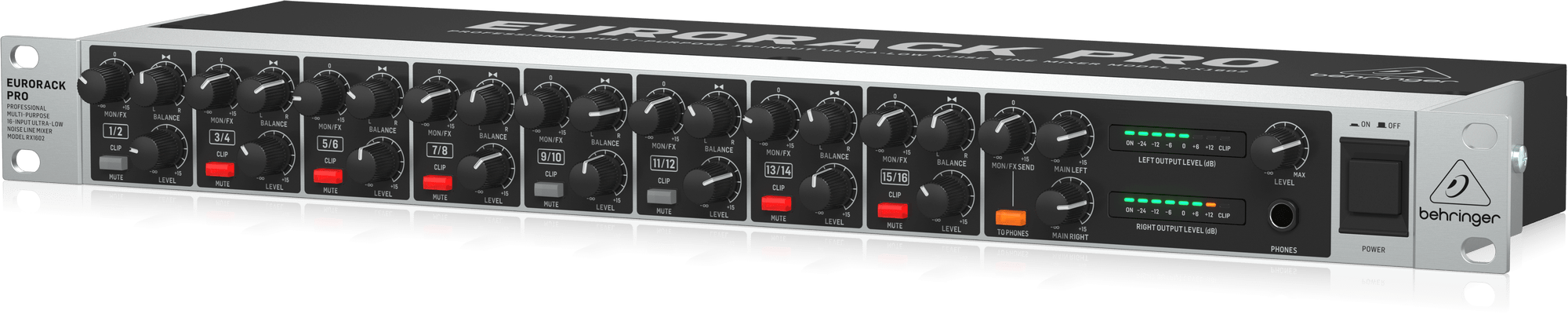

MAIN LEFTとMAIN RIGHTは別々の調整、メーターも左右独立

メイン出力はMAIN LEFTとMAIN RIGHTの2つのノブで調整します。どちらも−∞から+15dBの範囲を持ち、LEFT OUTPUT LEVELとRIGHT OUTPUT LEVELの表示で左右を見られます。一つの共通マスターノブと思って片側だけを変えると、左右のバランスも変わるので注意します。

PHONESの音量はMAIN部のLEVELで調整します。ヘッドホン出力は6.3mm TRSステレオで、メーカー公表の最低負荷インピーダンスは100Ωです。いつも使うヘッドホンがその条件に合うかを確認し、接続や切替の前は聞く音量を下げます。
