Behringer STUDIO M｜音源とスピーカーを別々に切替、MONO・MUTE・20dB DIMの使い分け

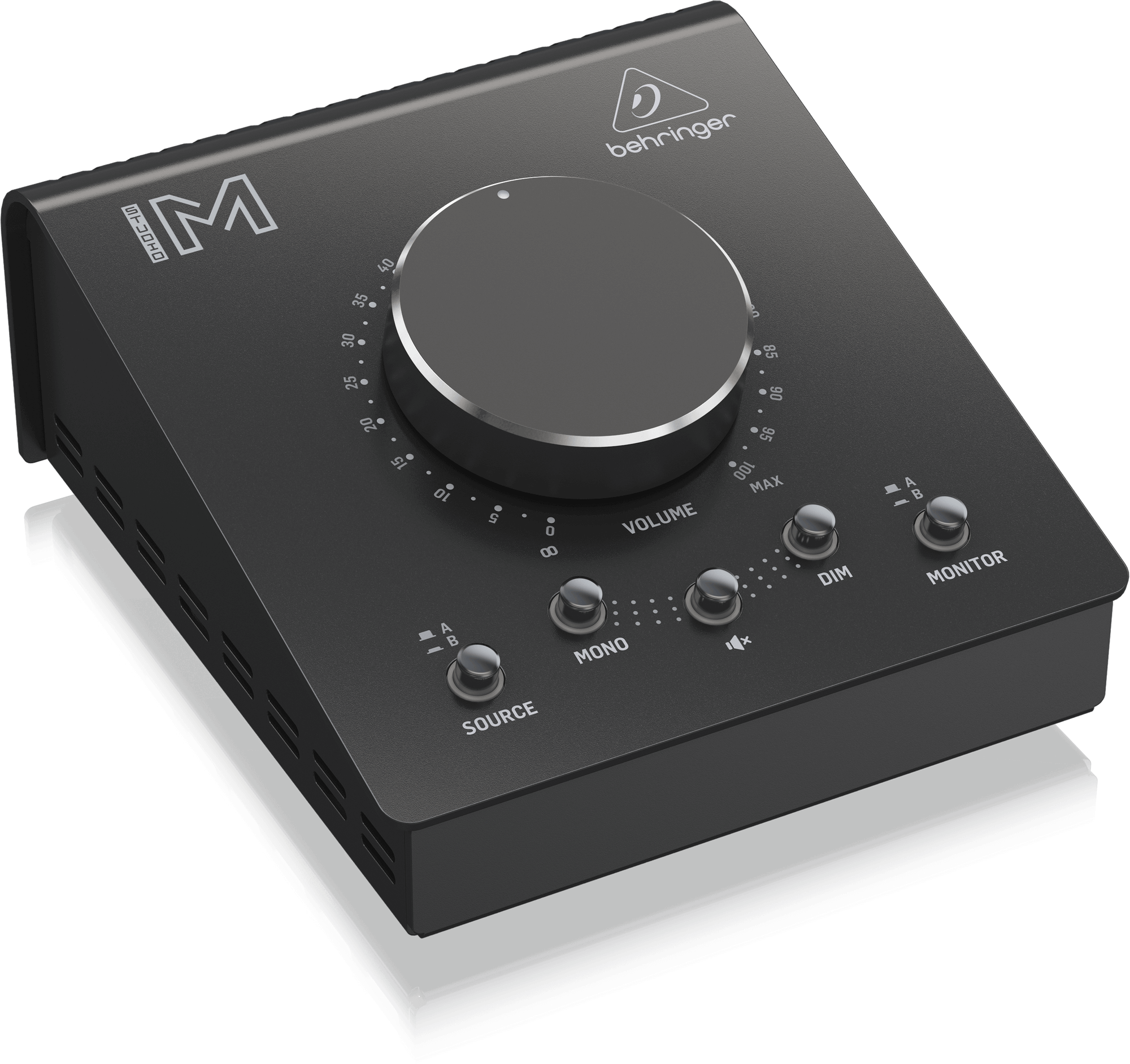

聞く音の操作を、大きなノブの周囲へ集める

中央のVOLUMEはMONITOR出力へ送るレベルを調整します。PCのマウス操作やスピーカー背面のノブへ手を伸ばす代わりに、机の手前で聞く音量を変えられる構成です。メーカーが示す本体幅は137mmで、ノブへ手を置く範囲と背面のケーブルを含めて配置を考えます。

操作するのは、このコントローラーを通ったモニター信号です。録音ソフト内部のトラック音量や、別経路から配信へ送る音まで一緒に下がるとは考えません。聞く音を小さくしても録音レベルの過大入力は直らないので、録音メーターと監聴音量は別に確認します。

SOURCEで音源を、MONITORでスピーカー側を選ぶ

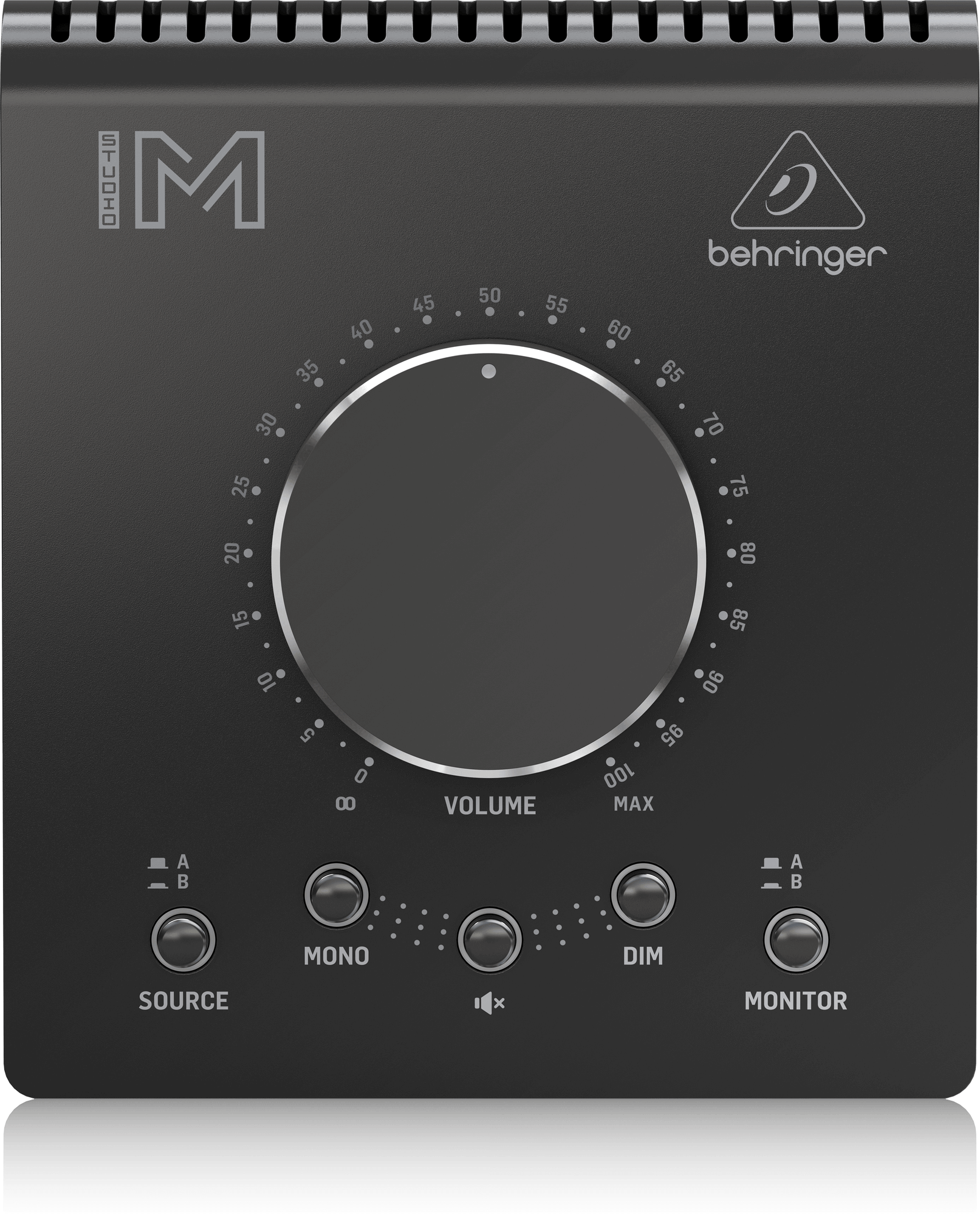

左側のSOURCE A/Bは入力する音源を選び、右側のMONITOR A/Bは出力先を選びます。例えばオーディオインターフェースと再生機器を入力A/Bへ、異なるモニタースピーカーを出力A/Bへ接続すれば、聞く音源と再生するスピーカーを別々に切り替えられます。

2音源を同時に混ぜるミキサーではなく、聞く音源を選択する機器です。音が出ない場合は、入力に接続したA/BとSOURCE、スピーカーを接続したA/BとMONITORの組み合わせを順に確認します。スイッチを両方一度に変えるより、どちら側を切り替えたか分けると経路を追いやすくなります。

L/Rの標準端子と、SOURCE Bの3.5mm入力を区別する

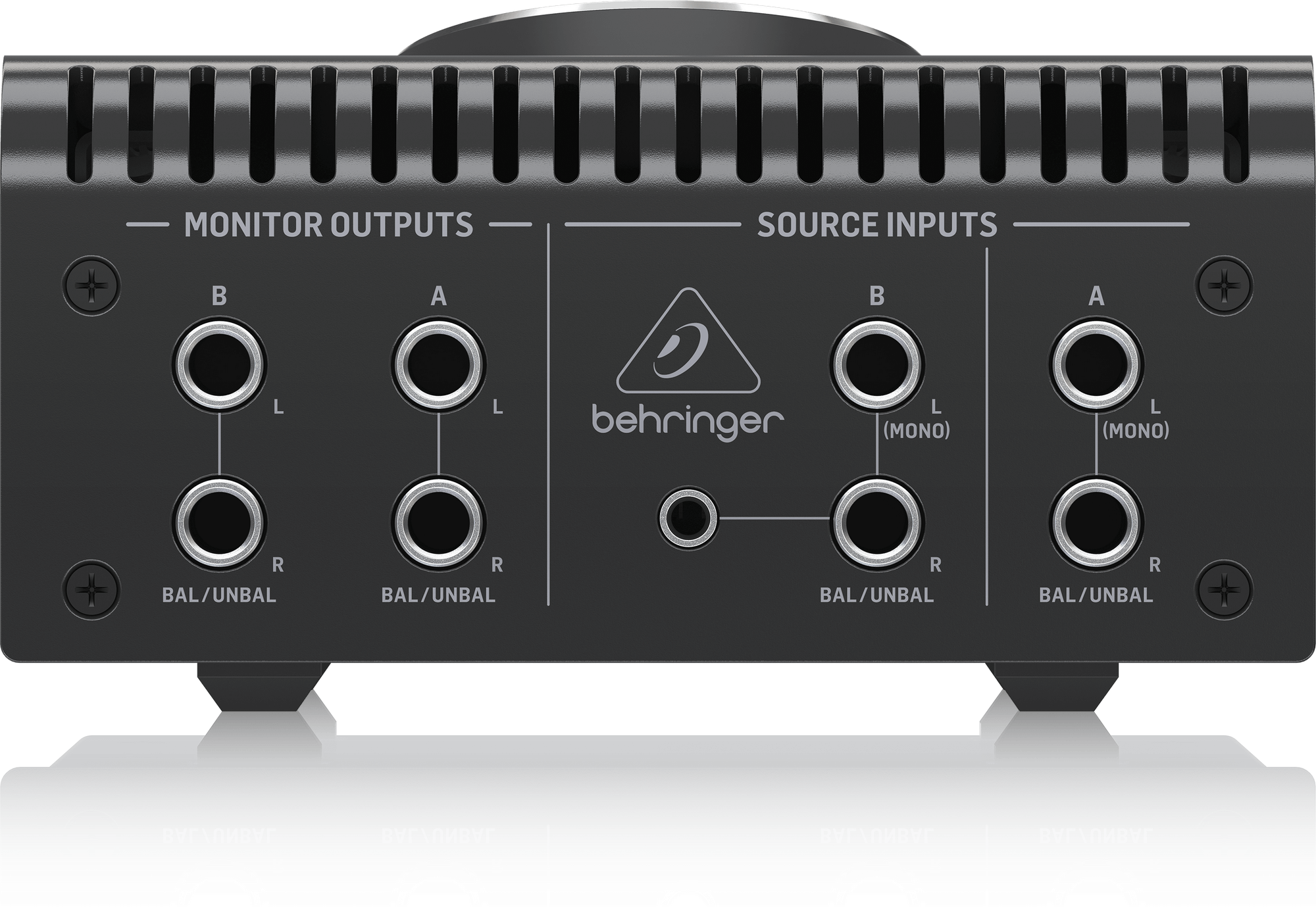

背面右側がSOURCE INPUTS、左側がMONITOR OUTPUTSです。A/BともL/R一組の標準端子を備え、バランス／アンバランスのライン信号に対応します。左右の音を送るにはLとRの対応をそろえ、音源の出力からSOURCE INPUTSへ、MONITOR OUTPUTSからスピーカー側の入力へつなぎます。

3.5mmステレオ端子は、メーカー仕様で「Alternative input B」とされるSOURCE Bの代替入力です。スマートフォンや音楽プレーヤーなどのアナログ音声を参照する用途を考えられますが、独立した第3の切替入力として数えません。接続機器にアナログ出力があるかも確認します。

標準TRS端子はL/Rそれぞれのライン信号、3.5mm TRSは1本でステレオ信号を扱う構成です。同じTRSという呼び方だけで配線を同一視せず、ケーブル両端の結線と接続先の仕様を照合します。

MUTEは消音、DIMは20dB下げる一時操作

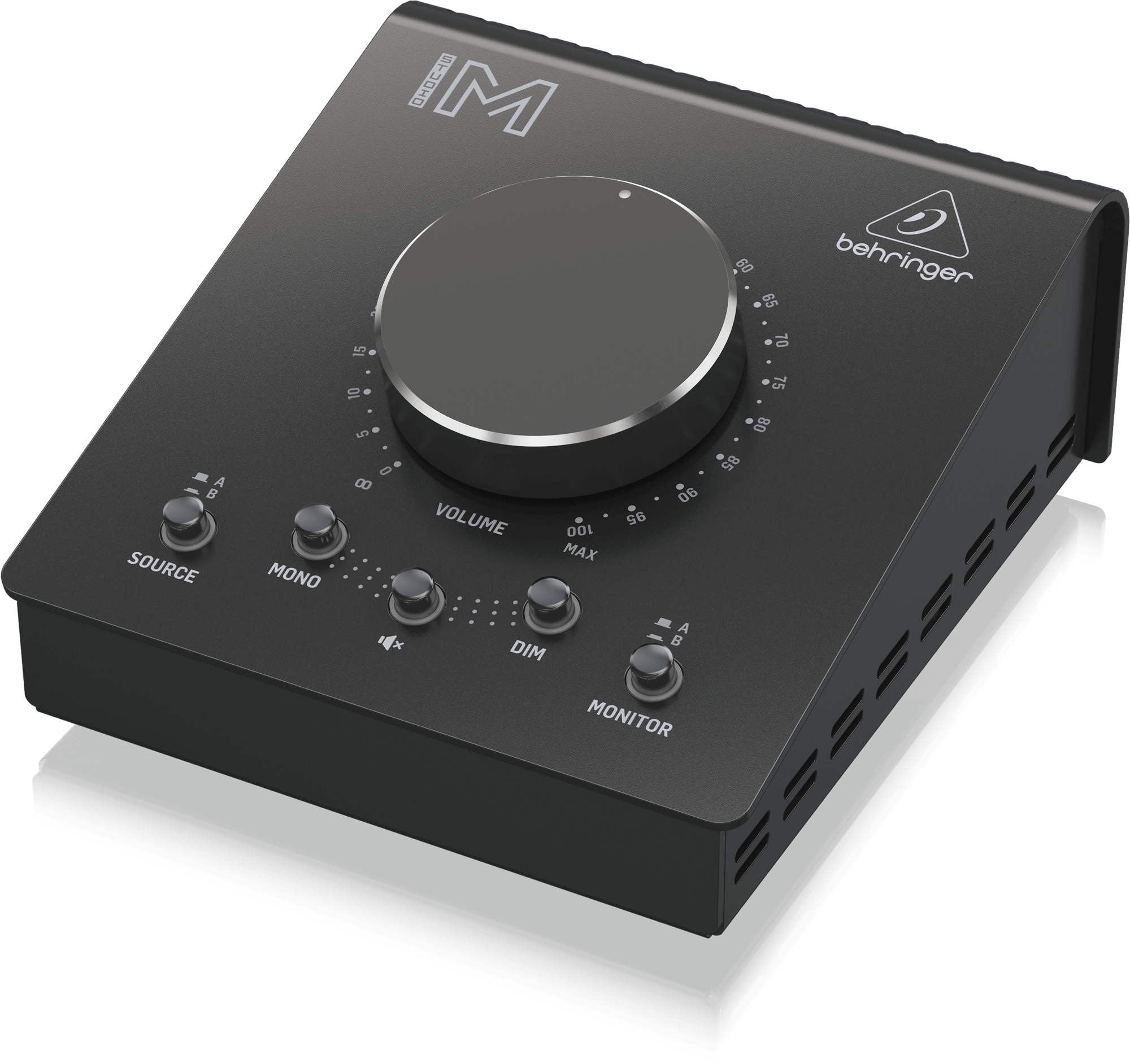

中央のスピーカーに斜線が入ったボタンがMUTEで、モニター出力を消音します。DIMは消音ではなく20dB下げる操作です。短く会話したいときなど、VOLUMEの位置を変えずに聞く音を下げるために使えます。無音になるつもりでDIMだけを押さないようにします。

DIMを解除すると元のレベルへ戻ります。DIMが入ったまま聞こえにくいと感じてVOLUMEを大きくした場合は、解除前にノブ位置とスピーカー側の音量も見直します。MUTE解除や出力先の切替も、小さい音量から確認すると急な大音量を避けやすくなります。

MONO確認とノブ目盛は、比較の条件をそろえて使う

MONOはステレオ信号をモノラルへまとめてモニター出力へ送る機能です。左右に広げた音や、重ねた声・楽器のバランスを確認する際に使えます。音の印象が変わっても、押すだけで問題を修復する機能ではなく、ステレオへ戻した状態とも聞き比べます。

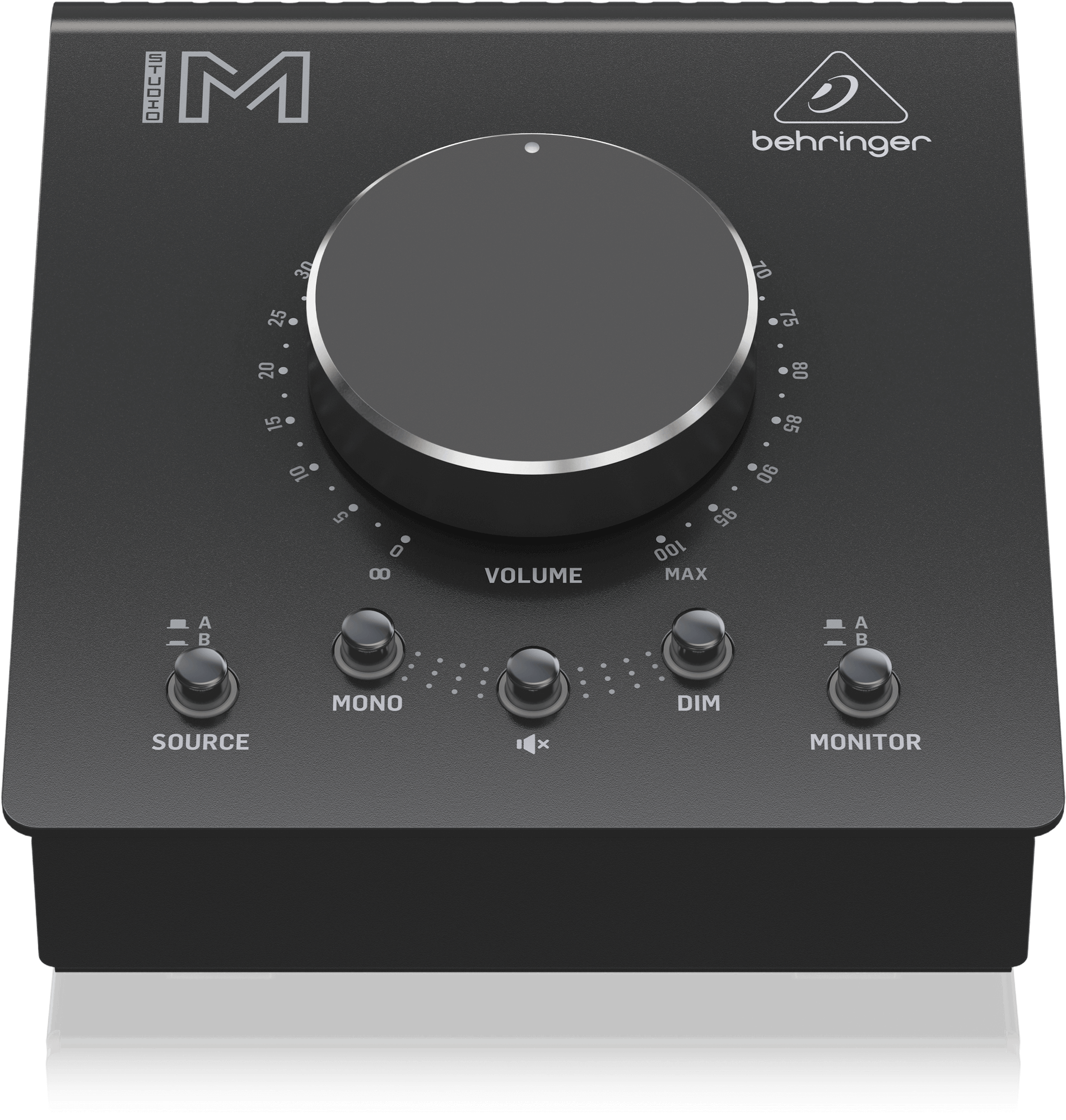

VOLUMEには0〜100の目盛がありますが、メーカーの調整範囲表示も0〜100％で、スピーカーの実際の音圧を示すdB目盛ではありません。2組のスピーカーを比べる際は、ノブの同じ位置だけを根拠に同音量と決めず、各スピーカーの設定や聞く位置もそろえます。
